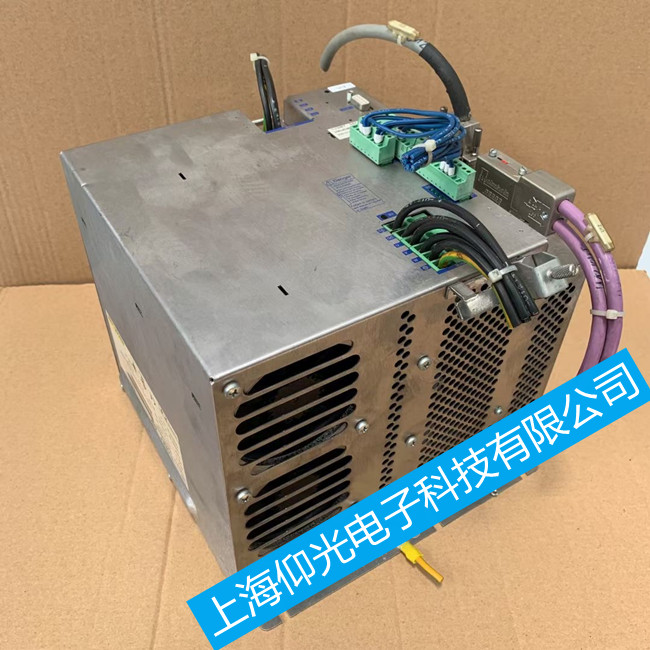

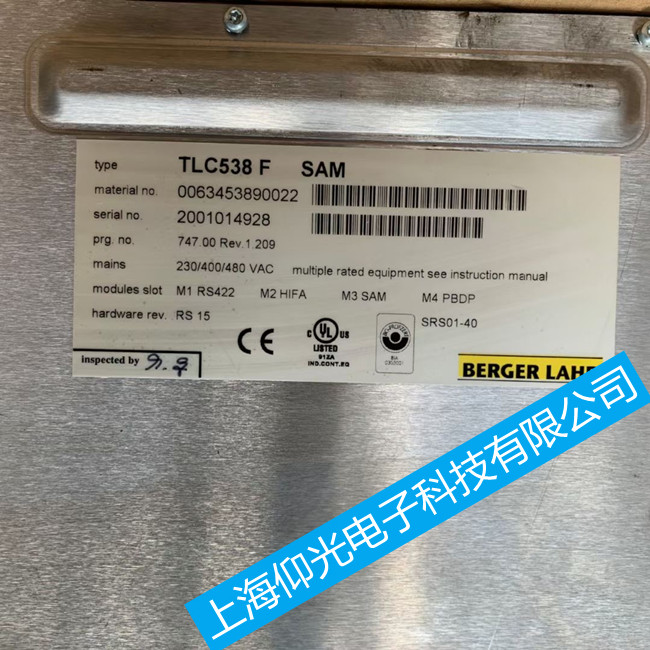

百格拉伺服驅動器維修TLC538F常見故障修理快

發布者:zhangyu    來源:上海仰光電子     發布時間:2021-8-21

百格拉伺服驅動器維修TLC538F常見故障修理快
  百格拉伺服驅動器維修、TLC03  TLC05 百格拉維修常見的故障有:無顯示、TEMP亮紅燈、FLT亮紅燈、FAULT亮紅燈、OVER-V亮紅燈、LOW-V亮紅燈、無輸出、帶不動負載、抖動等;
 百格拉伺服驅動器過壓過流維修方法
過流故障:驅動器的過流故障是最常見也是較復雜的故障,當過流故障發生時,驅動器保護電路會立即動作并停機,同時驅動器顯示故障代碼或故障類型。大多數情況下可以根據驅動器顯示的故障代碼迅速找到故障原因并排除故障,但也有一些過流故障的原因是多方面的,并不是單一的,而是包含了加速、減速、恒速過流、負載發生突變、輸出短路等各種可能導致過流護的因素。下面分析驅動器過流故障原因以及提出過流故障處理方法。驅動器過流內部電路分析,如圖四是一款典型的IGBT驅動保護電路,14腳監視IGBT飽和壓降,當腳14檢測到IGBT集電極上電壓≥7V時,而不管輸入驅動信號是否繼續,11腳輸出都將被強行關斷。同時第6腳輸出過流故障信號給CPU。圖五是另一種過流檢測電路,用的是比較運放電路,當通過傳感器檢測到的電流信號與一標準信號作比較,而判斷是否過流。

正常的電壓值被檢測電路讀成過電壓或讀成欠電壓。 直流母線電壓過高主要有以下原因,第一種輸入電壓過高所致,第二種減速時減速時間過短,電機受外力影響(風機,牽繩機)或位能負載(電梯,起重機)下放,由于這些原因,使電機的實際轉速高于驅動器的指令轉帶,這時電機的轉差率為負,其產生的電磁轉矩為阻礙旋轉的制動轉矩,電動機處于發電狀態,負載的動能再生成為電能,再生能量經IGBT的續流二極管動后給電容器充電,使直流母線電壓上升,這就是再生過電壓, 應用調試中過壓?jiǎn)栴}的解決,由于過電壓產生的原因不同,因而采取的對策也不相同。對于在停車過程中產生的過電壓現象,如果對停車時間或位置無特殊要求,那么可以采用延長驅動器減速時間或自由停車的方法來解決。如果對停車時間或停車位置有一定的要求,那么可以采用直流制動功能或再生制動。 應用調試中如果直流母線電壓正常,而驅動器報過壓或欠壓故障,這時候就是考慮驅動器本身問題,是否檢測電路哪個環節出現問題而造成,可以對電壓檢測電路有針對性的進行檢測排除。
