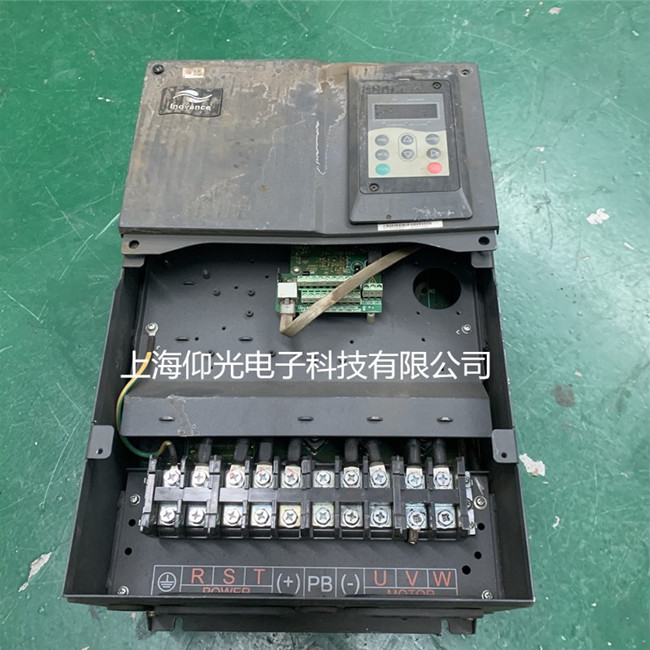

匯川MD500系列變頻器是一款通用高性能電流矢量變頻器，主要用于控制和調節三相交流異步電機的速度和轉矩，是MD380 系列的技術升級產品。MD500 采用高性能的矢量控制技術，低速高轉矩輸出，具有良好的動態特性、超強的過載能力、增加了用戶可編程功能及后臺監控軟件，通訊總線功能，支持多種PG卡等，組合功能豐富強大，性能穩定。上海仰光電子提醒您，當匯川MD500變頻器故障維修時可以參考以下方法進行排查，如果解決不了還是要找專業的維修工程師來檢修。
故障信息解決方法：
(1)逆變單元保護Err01
故障原因排查:
1、變頻器輸出回路短路
2、電機和變頻器接線過長
3、模塊過熱
4、變頻器內部接線松動
5、主控板異常
6、驅動板異常
7、逆變模塊異常
故障處理對策:
1、排除外圍故障
2、加裝電抗器或輸出濾波器
3、檢查風道是否堵塞、風扇是否正常工作并排除存在問題
4、插好所有連接線
5、尋求技術支持
(2)加速過電流Err02
故障原因排查:
1、變頻器輸出回路存在接地或短路
2、控制方式為矢量且沒有進行參數調諧
3、加速時間太短
4、手動轉矩提升或V/F曲線不合適
5、電壓偏低
6、對正在旋轉的電機進行啟動
7、加速過程中突加負載
8、變頻器選型偏小
故障處理對策:
1、排除外圍故障
2、進行電機參數調諧
3、增大加速時間
4、調整手動提升轉矩或V/F曲線
5、將電壓調至正常范圍
6、選擇轉速追蹤啟動或等電機停止后再啟動
7、取消突加負載
8、選用功率等級更大的變頻器
常見匯川變頻器維修型號：
MD300A-S0.4A、MD300A-S0.7A、MD300S0.4、MD300S0.7、
MD300S1.5、MD300S2.2、MD300T0.75、MD300T1.5、
MD300T2.2、MD300T3.7B、MD300T5.5B、MD300T7.5B、
MD300T11B、MD300T15B、MD300T18.5、MD300T22、MD300T30
匯川變頻器維修MD320恒轉矩系列：
MD320S0.4、MD320S0.75、MD320S1.5G、MD320S2.2G、
MD320T0.75G、MD320T1.5G、MD320T2.2G、MD320T3.7GB、
MD320T5.5GB、MD320T7.5GB、MD320T11GB、MD320T15GB、
MD320T18.5G、MD320T22G、MD320T30G、MD320T37G、
MD320T45G、MD320T55G、MD320T75G、MD320T90G、
MD320T110G、MD320T132G、MD320T160G、MD320T200G、
MD320T220G
匯川變頻器維修MD320平方轉矩系列：
MD320T5.5PB、MD320T7.5PB、MD320T11PB、MD320T15PB、
MD320T18.5PB、MD320T22P、MD320T30P、MD320T37P、
D320T45P、MD320T55P、MD320T75P、MD320T90P、
MD320T110P、MD320T132P、MD320T160P、MD320T200P、
MD320T220P、D320T280P、MD320T315P
