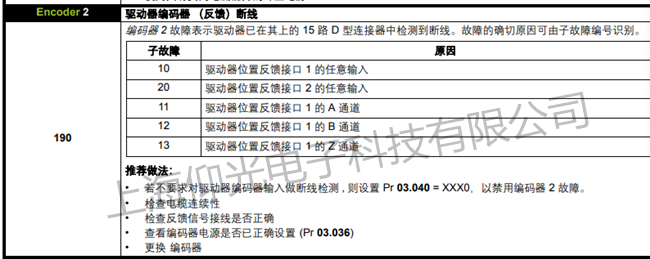

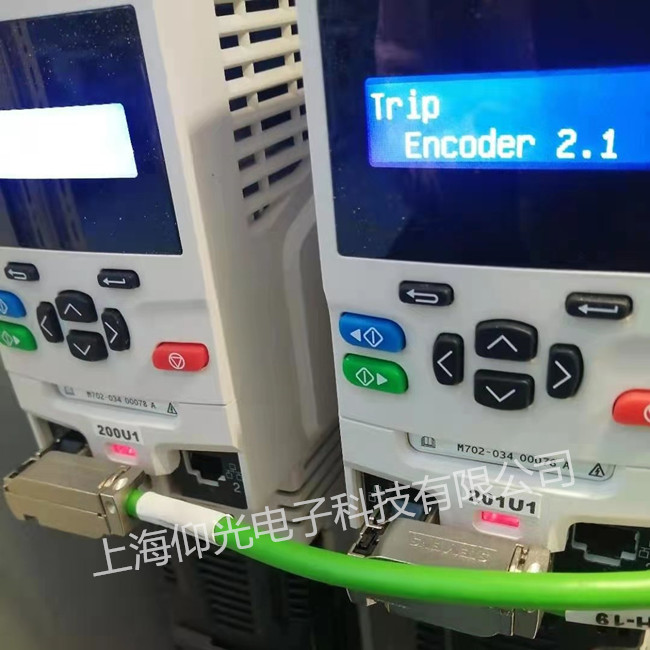

艾默生變頻器報警顯示Encoder 2是編碼器線問題,決絕方法:排查編碼器線如下圖:
艾默生變頻器常見故障維修方法:
1、電流檢測故障(如報 E019,E001):
1 控制板 Q1(15050026)壞。
2.7840 壞:在變頻器通電時,用直流檔,黑接 5 腳,紅分別接 6,7,8
腳,值為 2.5,2.5,5 為正常,否則 7840 壞。
3.小板壞:在變頻器通電時,用直流檔,黑接 7840 的 5 腳,紅分別接小 板的腳從左到右應為 2.5,2.5,2.5,3.41.5,0,1.6。
如值不對,小板壞:此時可更換小板壞中的三個小 IC(39030024LMV39 3),如還不好,更換小板。
2、顯示 POFF:
驅動板上電 POFF,測 CVD 電壓正常應為 2.6-2.7,如測得 1.9,可能 R51, R52,C36,C37,排線中的某一個壞,其中的電解電容壞的最多。只在帶電機 運行時報 POFF,驅動板變壓器也有可能壞。
3、緩沖電阻壞:
緩沖電阻和濾波大電容是成對的。如果其一壞,另一個很可能也壞。緩沖電阻壞 也有可能是繼電器不吸合(繼電器壞或控制板壞,或與二者相連的電路上元件壞) 引起。單相輸入(220V)的變頻器,特別要注意:如果無顯示或炸機,很可能 是用戶接入了三相電(380V)引起的(可察控制板的故障記錄:母線電壓是否 由 310 變?yōu)榱?540)。此時不斷 IPM 的整流橋已壞,濾波大電容也壞(或炸裂 或頂面凸起變硬)。如果只更換 IPM 后就上電,會聽到“啪,啪”的響聲(電容 內的聲音),應立即掉電,否則 IPM 的整流橋又會壞。發現一個大電容壞,最 好都換新的。因電容是易壞易老化的器件。
4、顯示不穩:
先有顯示,然后沒有,風扇停下,電壓只有 12,此種現象一般是 U1 厚膜壞。 報故障 E015:通電指示燈亮,鍵盤不亮,撥了風扇就好--風扇短路。
輸出不平衡:
如測IPM和光耦,電阻都是好的,一般是光耦的性能變差了,對應更換即好。當然,控制板,IPM也有壞的。判斷IPM是上橋壞還是下橋壞,可用如下方法判斷:上電并按運行,直流檔紅接“十”,黑分別接U V W,正常都應為210V,如其中一相為0,下橋壞。直流檔黑接“-”,紅分別接U V W,正常都應210V,如其中一相為0,上橋壞。
風扇無力,轉速慢:
EV1000的D6擊穿。上電報8888:FECDF21U1板U8壞,有細小裂縫。EV1000如01180128,帶載停機報8888:變壓器電感量變差或PC9原副邊絕緣不夠。
9、按運行報8888:驅動光耦短路。
10、 EV1000大體積:原故障是炸機,修好后運行無輸出或E019,常壞的是U9。無輸出有時Q2也壞。
11、EV1000小體積:原故障是炸機,修好后運行無輸出,常是R13壞。故修炸機時,要養成習貫量一下R13是不是10歐。
12、TD3000上電顯示POFF:
1、驅動板CVD電壓在2.5V~2.8V是否正常?
2、驅動板IU、IV、IW電壓是否正常?(電流檢測電路)
3、控制板VREF基準電壓是否正常?檢查T1和2.5V的穩壓管U24。
以上都正常的話,請重新燒寫兩個DSP程序。請注意擦除后要下電幾秒再上電寫入程序。否則,DSP壞。
整機修好上電顯示正常后,要經過以下步驟才按運行,可減少炸機的可能性。
直流檔紅接“十”,黑分別接U V W: TD900,TD3200單相的都應為310v,TD900三相的都應為540v。 TD1000,TD3000,EV1000,EV2000都應為5-10V.
如不對,不能按運行,否則十有八九會炸機。此時應停機更換對應的光耦和二極管,再重復以上過程,直至電壓對了才按運行。
