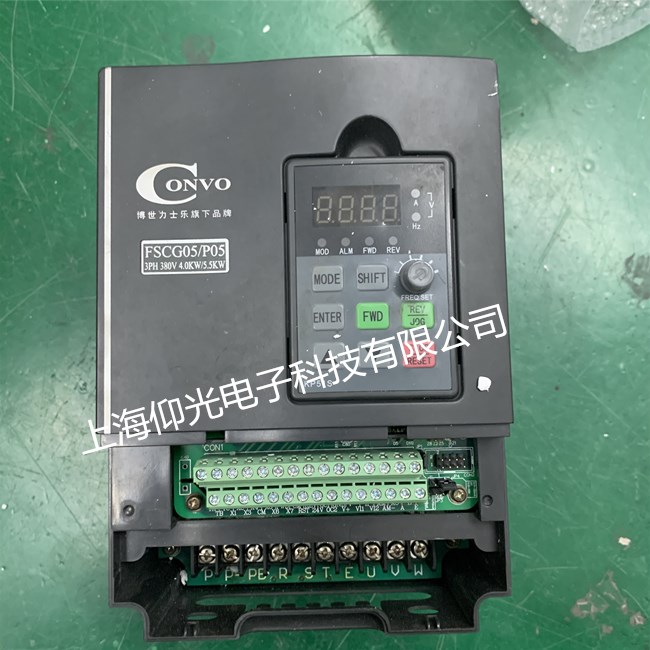

康沃變頻器維修故障:上電無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地故障、參數錯誤、有顯示無輸出、模塊損壞等故障。
(1) 故障P.OFF
康沃變頻器上電顯示P.OFF延時1~2s后顯示0，表示變頻器處于待機狀態。在應用中若出現變頻器上電后一直顯示P.OFF而不跳0現象，主要原因有輸入電壓過低、輸入電源缺相及變頻器電壓檢測電路故障，處理時應先測量電源三相輸入電壓，R、S、T端子正常電壓為三相380V，如果輸入電壓低于320V或輸入電源缺相，則應排除外部電源故障。如果輸入電源正�？膳袛酁樽冾l器內部電壓檢測電路或缺相保護故障，對于康沃G1/P1系列90kW及以上機型變頻器，故障原因主要為內部缺相檢測電路異常，缺相檢測電路由兩個單相380V/18.5V變壓器及整流電路構成，故障原因大多為檢測變壓器故障，處理時可測量變壓器的輸出電壓是否正常。
(2) 故障ER08
康沃變頻器出現ER08故障代碼表示變頻器處于欠壓故障狀態。主要原因有輸入電源過低或缺相、變頻器內部電壓檢測電路異常、變頻器主電路異常。通用變頻器電壓輸入范圍在320V~460V，在實際應用中變頻器滿載運行時,當輸入電壓低于340V時可能會出現欠壓保護，這時應提高電網輸入電壓或變頻器降額使用;若輸入電壓正常,變頻器在運行中出現ER08故障，則可判斷為變頻器內部故障，可能為主回路中KS接觸器跳開，使限流電阻在變頻器運行時串聯到主回路中，這時若變頻器帶負載運行便會出現ER08故障，這時可排除是否為接觸器損壞或接觸器控制電路異常;若變頻器主回路正常，出現ER08報警的原因大多為電壓檢測電路故障，一般變頻器的電壓檢測電路為開關電源的一組輸出，經過取樣、比較電路后給CPU處理器，當超過設定值時，CPU根據比較信號輸出故障封鎖信號，封鎖IGBT，同時顯示故障代碼。
(3) 故障ER02/ER05
故障代碼ER02/ER05表示變頻器在減速中出現過流或過壓故障，主要原因?yàn)闇p速時間過短、負載回饋能量過大未能及時被釋放。若電機驅動慣性較大的負載時，當變頻器頻率(即電機的同步轉速)下降時電機的實際轉速可能大于同步轉速，這時電機處于發電狀態，此部分能量將通過變頻器的逆變電路返回到直流回路，從而使變頻器出現過壓或過流保護�，F(xiàn)場處理時在不影響生產工藝的情況下可延長變頻器的減速時間，若負載慣性較大，又要求在一定時間內停機時，則要加裝外部制動電阻和制動單元，康沃G2/P2系列變頻器22kW以下的機型均內置制動單元,只需加外部制動電阻即可，電阻選配可根據產品說明中標準選用，對于功率22kW以上的機型則要求外加制動單元和制動電阻。
ER02/ER05故障一般只在變頻器減速停機過程中才會出現，如果變頻器在其它運行狀態下出現該故障，則可能是變頻器內部的開關電源部分，如電壓檢測電路或電流檢測電路異常而引起的。
(4) 故障ER17
代碼ER17表示電流檢測故障，通用變頻器電流檢測一般采用電流傳感器，通過檢測變頻器兩相輸出電流來實現變頻器運行電流的檢測、顯示及保護功能，輸出電流經電流傳感器輸出線性電壓信號，經放大比較電路輸送給CPU處理器，CPU處理器根據不同信號判斷變頻器是否處于過電流狀態，如果輸出電流超過保護值，則故障封鎖保護電路動作，封鎖IGBT脈沖信號，實現保護功能。
康沃變頻器出現ER17故障主要原因?yàn)殡娏鱾鞲衅鞴收匣螂娏鳈z測放大比較電路異常，前者可通過更換傳感器解決，后者大多為相關電流檢測IC電路或IC芯片工作電源異常，可通過更換相關IC或維修相關電源解決。
(5) 故障ER15
代碼ER15表示逆變模塊IPM、IGBT故障，主要原因?yàn)檩敵鰧?duì)地短路、變頻器至電機的電纜線過長(超過50m)、逆變模塊或其保護電路故障�，F(xiàn)場處理時先拆去電機線,測量變頻器逆變模塊，觀察輸出是否存在短路，同時檢查電機是否對地短路及電機線是否超過允許范圍，如上述均正常,則可能為變頻器內部IGBT模塊驅動或保護電路異常。一般IGBT過流保護是通過檢測IGBT導通時的管壓降動作的，如圖3所示。 當IGBT正常導通時其飽和壓降很低，當IGBT過流時管壓降VCE會隨著短路電流的增加而增大，增大到一定值時,檢測二極管DB
將反向?qū)�，此時反向電流信號經IGBT驅動保護電路送給CPU處理器，CPU封鎖IGBT輸出,以達到保護作用。如果檢測二極管DB損壞，則康沃變頻器會出現ER15故障，現場處理時可更換檢測二極管以排除故障。
(6) 故障ER11
康沃變頻器出現ER11故障表示變頻器過熱，可能的原因主要有:風道阻塞、環境溫度過高、散熱風扇損壞不轉及溫度檢測電路異�！，F(xiàn)場處理時先判斷變頻器是否確實存在溫度過高情況，如果溫度過高可先按以上原因排除故障;若變頻器溫度正常情況下出現ER11報警，則故障原因?yàn)闇囟葯z測電路故障�？滴�22kW以下機型采用的七單元逆變模塊，內部集成有溫度元件，如果模塊內此部分電路故障也會出現ER11報警，另一方面當溫度檢測運算電路異常時也會出現同樣故障現象。
結束語
隨著變頻器應用范圍的不斷擴大，用戶對變頻器也越加熟悉，變頻器在使用中出現的問題大致相似，本文講述的康沃變頻器在使用中可能出現的故障和一般處理方法，希望對于用戶有所幫助，同時供業內人士交流參考。
