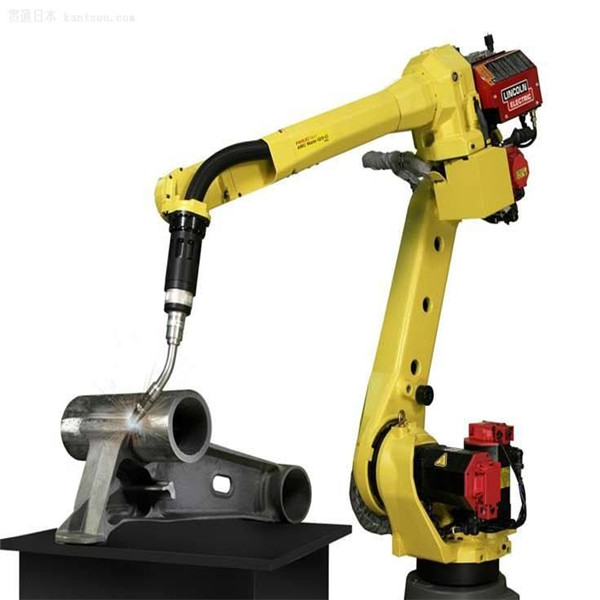

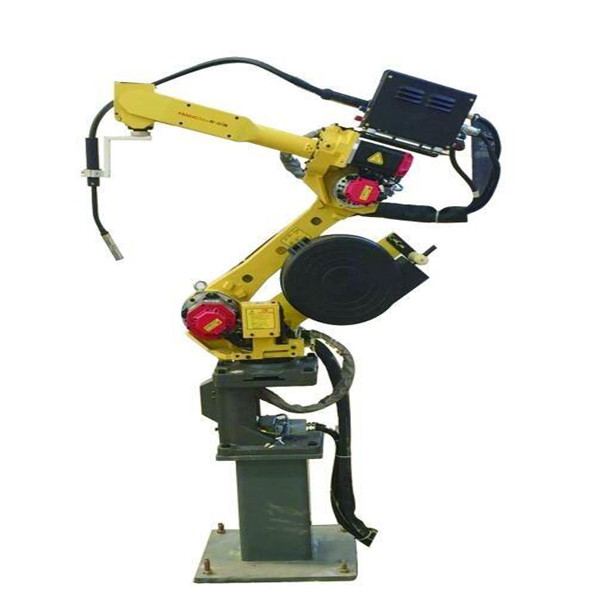

自動弧焊機器人工作站一般由弧焊機器人及控制器、外圍操作機連鎖機構和焊接電源組成，在設備故障排除時可以根據故障代碼并結合各模塊進行設備維修。
1.弧焊機器人運動部位故障
弧焊機器人運動部位故障，該故障一般報警代碼前綴為SRVO，出現該故障報警時需要檢查各伺服單元及相應的控制線路。下面結合兩個例子進行說明。
（1）FANUCM—10i弧焊機器人配備R—30iB控制系統在運行過程中突然停機并出現報警為：SRVO-021SRDYOFF（G∶2A∶1）。
首先對該報警進行復位，發現無法復位該報警。
查閱該報警號的故障原因?yàn)椋核@示的群組、軸所對應的伺服放大器的準備就緒信號關閉。由于設備前期正常使用所以排除各軸軸號、放大器號和放大器類型更改的原因，根據報警號顯示的群組可以看出是弧焊系統的外部旋轉軸，首先檢查設備外部各軸連鎖開關，未發現存在故障。初步判斷，故障原因應該在設備外部旋轉軸的第一個伺服電動機處。
為進一步判斷故障原因，測量伺服電動機側抱閘電壓為0V，而伺服放大器側抱閘電壓為正常電壓24V，判斷為伺服電動機抱閘未打開，導致設備控制器報警。進一步排查線纜，發現伺服電動機編碼器線、抱閘線均存在磨損斷線現象。更換編碼器線，抱閘線后，復位該報警后顯示報警號為SRVO-062BZAL異常（G∶2A∶1），進行脈沖復位并校準該軸零點后設備恢復正常
（2）FANUCM—10i弧焊機器人程序在進行尋位動作時出現報警，報警號為：THSR-022工件未零點標定。
考慮該焊接程序是第一次進行示教并試運行，應該與編程參數有關，查閱報警對策要求進行零件調校；另外由于報警號為THSR，于是考慮檢查碰觸相關的參數。DATA——碰觸設定，然后找到尋位使用的參數號并將原點位置的值改為開，接著再次對該位置進行尋位示教，最后關閉原點，試運行程序未發生報警。
