三菱數控系統通信故障維修及故障排除方法
關于#6451參數設臵引起的通信故障

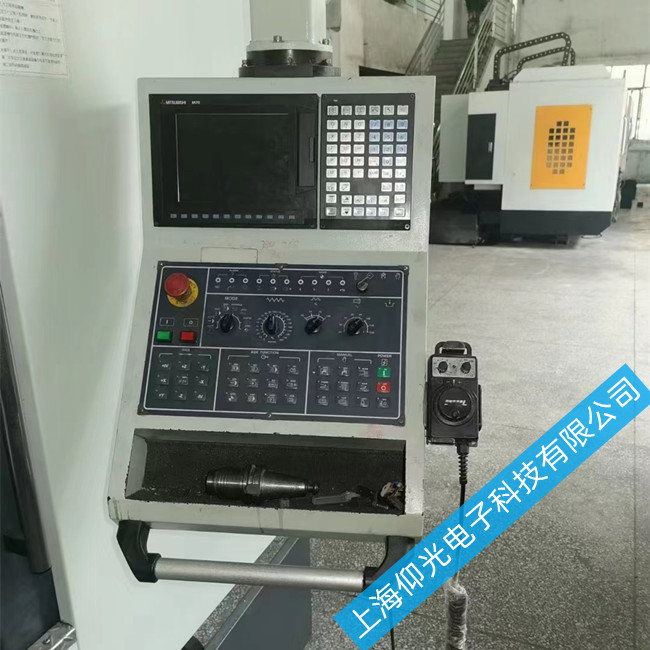

三菱數控系統E60 系統：
故障現象：在傳送PLC 程序時中途中斷，斷電后，重新設定#6451=00110000, 屏幕立即變?yōu)榛移�。只有�?6451=00010000, 屏幕又恢復正常。 將系統做維修格式化（系統旋鈕=7）后，系統屏幕又能夠正常操作。 再次將#6451=00110000, 系統又變成灰屏
故障現象：在初始調試 將#6451=00110000 后，系統變成灰屏。
分析：在三菱數控系統中，#6451 用于指定對CNC系統進行PLC程序傳送。如果設臵#6451=00110000 （bit5=1）則進入GX 通信狀態，即將三菱專用的編程軟件“GX-DEVELOP”開發的PLC 程序送入CNC 系統。
如果設臵#6451=00010000，（bit5=0）則進入RS232 通信。用于傳送參數，加工程序等。
在此故障中，一旦設臵#6451=00110000,就出現灰屏，即使做維修格式化后故障仍然不能解除。這一故障與PLC 通信有關，也可能是不符合格式的PLC 程序引起了通信錯誤。
故障排除方法：設臵 NC系統旋鈕=1，使PLC程序停止，解除PLC程序的影響。
再設臵 #6451=00110000，此時未出現灰屏，傳送正常PLC 程序后，系統正常。
在第一例中，向系統傳送原PLC 程序后，觀察到GX軟件的對話窗口有“PLC 程序報警信息”，這是首次觀察到的現象。將PLC程序格式化后，再傳送正常程序，系統正常。
