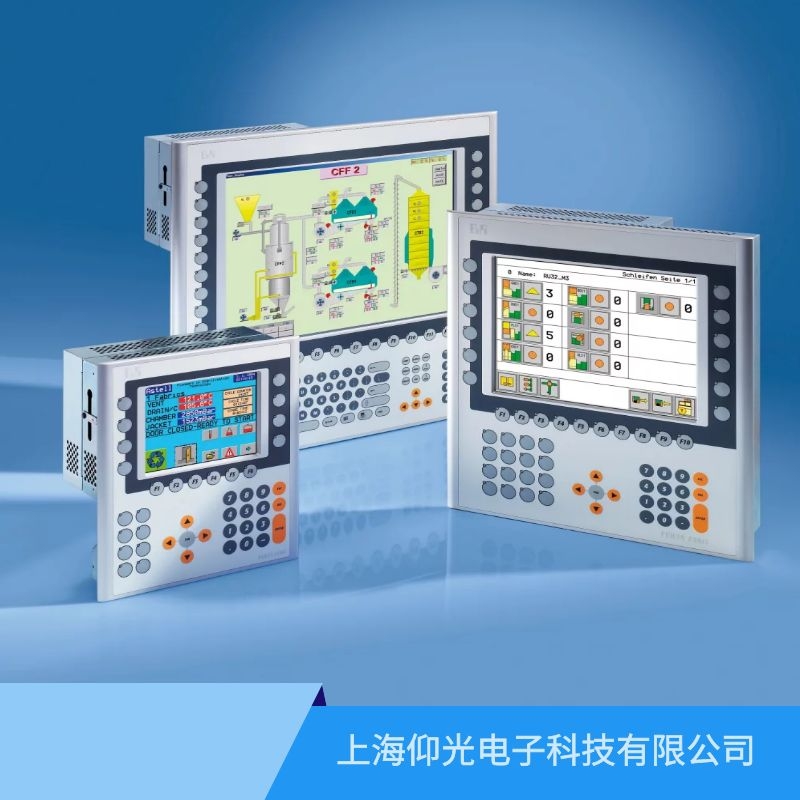

貝加萊搖臂安裝HMI AP5000特性:
AP5000是貝加萊最新一代搖臂安裝HMI,比對應的電柜安裝更加靈活,方便操作者隨時監控生產過程及客戶化定制。Automation Panel 5000 可用作遠程終端或一臺集成Panel PC,包括裝配一臺PC單元或者貝加萊高性能數字化傳輸技術-Smart Display Link (SDL/SDL3)。作為搖臂系統的替代,Automation Panel 5000還可安裝在VESA監控支架上。
Automation Panel 5000具有以下特點:
點擊,縮放,滑動
可采用多點觸摸方式。AP5000提供直觀的點擊,縮放和滑動手勢及兩點觸摸手勢以防止在關鍵操作中的誤操作。
強大的板上系統
采用最新一代的Atom處理器。Intel開發了一個強大緊湊的SoC(system-on-chip)平臺,可完美地用于緊湊型Panel PC以節省空間。處理器非常靈活-單核,雙核或四核-與基于 Core i系列的Celeron處理器相比,表現更優異。
這是Atom處理器第一次在許多SCADA系統中支持Direct X11。同時,系統效率相當驚人。E3815單核處理器的散熱設計電源(TDP)僅為5瓦-即使是四核處理器最高也只有10瓦-這就使得Panel PC真正做到完全無風扇設計。而PC單元占用的空間僅為緊湊的SDL/DVI接收器所需空間。
從控制器到HMI
Panel PC的應用范圍很廣。最新一代Intel Atom處理器的多核結構讓系統組合多種功能成為可能。一核用于處理控制任務,而其它的可同時用于運行基于Windows的SCADA系統。
貝加萊搖臂安裝的Panel PC提供靈活的界面以確保它們可用于處理任何所需任務。千兆以太網接口作為標配,通過安裝模塊化的接口模塊就可連接POWERLINK,CAN及更多總線類型。數據儲存在CFast卡中,最多可達128G。兩個USB端口-其中一個是USB3.0-提供快速方式連接其它外部設備。
貝加萊Panel PC可用于運行多種操作系統,包括Windows10在內的各種Windows版本,也內嵌了多種額外優勢,如可配置的寫過濾技術。也可運行Linux或者貝加萊實時Automation Runtime。
極致便利
觸摸屏為用戶互動開啟了一個新世界。Automation Panel 5000帶有可選按鈕,選擇開關和鍵控開關。急停按鈕也可安裝在操作者可及的搖臂設備上。
RFID可以用于管理用戶權限,RFID鑰匙方式僅提供操作員對終端的訪問?蛇x的貝加萊Automation Panel 5000 RFID讀取器允許采用智能的用戶組授權方式。在紙片上隨手記下密碼的方式終將被摒棄。
方便的客戶化定制
利用小鍵盤模塊讓客戶化變得容易。小鍵盤模塊可提供給用戶自行安裝。面板后蓋可移除,讓接線快捷方便。內部兩個獨立的線纜通道指示線纜正確地連接到搖臂上。這使得操作部件與應用程序完美配合,即使在一次性的客戶設備上也不含糊。
靈活安裝
貝加萊Automation Panel可方便地適用于懸掛安裝或機架安裝。安裝方向由客戶決定,并支持現場更改。面板的設計對所有操作部件和線纜的連接都很容易。作為搖臂系統的替代,Automation Panel 5000還可以安裝在VESA監控支架上。
Automation Panel 5000,設立了多功能和模塊化方面的新標準,它適用于任何領域。
貝加萊搖臂安裝HMI AP5000故障維修,貝加萊工控機維修常見故障:工控機無顯示、自檢不過、死機、觸摸不靈、按鍵無法操作、與PLC通訊不上驅動器過流過載、電壓高、編碼器錯誤 等。 PLC有輸入無輸出、報錯等,工控機加電后底板上的電源指示燈,亮一下就滅了,無法加電怎么辦?首先看是否機箱內有螺絲等異物,導致短路。其次察看有關電源線是否接反,導致對地短路。再次利用替換法,更換電源、主板、底板等設備。
