三菱E70系統顯示屏黑屏維修方法

發布者:變頻器維修部    來源:上海仰光電子工程部     發布時間:2021-7-28

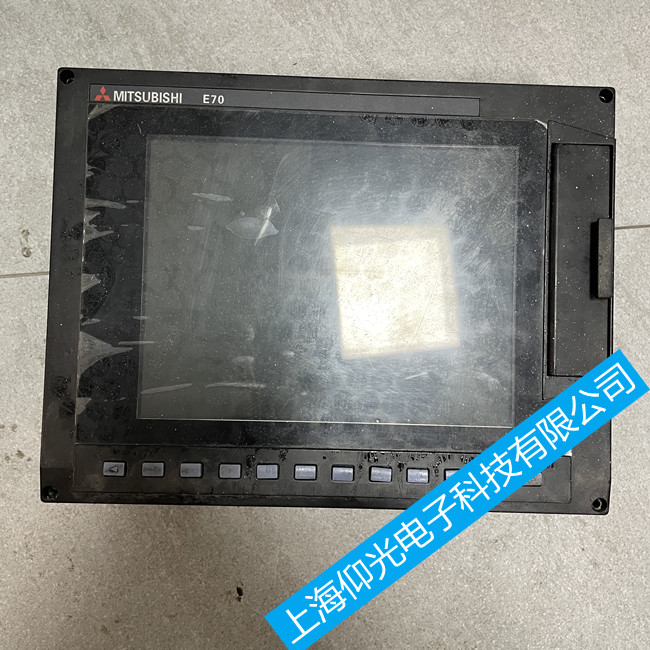

三菱E70系統顯示屏黑屏維修方法

   三菱E70黑屏;系統電源維修講解;
數控機床黑屏常見的故障情況有:1、加工中突然斷電黑屏,機床所有動作停止斷電,需要重新開啟。2、加工中黑屏,但是機床還能正常動作。3、機床完全黑屏后,沒有任何動作也無法開機。遇到機床黑屏要認真分析是哪種原因造成的,比如說顯示屏故障,電纜未接好,電源電壓供電問題。先要排查電源模塊供電是否正常,察看電源工作狀態,各指示燈是否正常,有萬用表測量輸出電壓是否正常,母線是否有輸出,電壓應該為600V左右;然后看顯示屏后面24V線是否接觸不佳,用萬用表進行測量;排除以上情況,則可能是顯示屏出了問題,可換一臺顯示屏上機測試;拆下顯示屏,先觀察外觀有無碰撞,進水,燒毀等痕跡,接線口是否無破損,顯示屏有無污漬。拆開顯示屏,接入電源,測量主板輸入輸出是否正常,判斷故障出的原因。

數控機床的黑屏,是一個比較常見的故障,產生的原因比較多,其中由于參數混亂而誘發的黑屏,則比較少見.根據實例,分析了這一故障原因的由來,

  三菱數控系統維修故障及排查方法如下:
 3.1 故障一

  故障現象: 機床一通電X 軸就發生3 號報警。分析診斷: 測量三相交流220 V 輸入電壓均正常,保留驅動器的供電電源線及其與電動機之間的碼盤線,將驅動器其他的接線負載全部去掉,通電后驅動器3 號報警消失,證明驅動器本身完好。接著用兆歐表測量電動機三相電纜的對地電阻,發現其中兩相已經短路,故障是電纜線有處破皮造成的,重新連接包扎好后,重新測量絕緣度均正常。

  故障處理: 把驅動器的負載接上試機,運行正常。

  3.2 故障二

  故障現象: 機床運行時偶爾出現撞刀現象。機床在正常工作中,有時刀突然向里面撞,而且撞的時候會左右擺動,有時擺動后驅動會出現4 號報警,有時撞刀后還繼續走,撞刀位置不固定。分析診斷: 4 號報警代表的含義是位置超差。由于該故障只是偶爾出現,比較難觀察到故障現象,使維修比較不容易。

  首先檢查機械部分,沒有發現問題,再檢查驅動器、電動機、線路等。把電動機電源插頭拆下也沒有發現問題,接著檢查碼盤線,感覺有點松動,一邊移動Z 軸一邊抖動碼盤線,突然出現撞刀等問題,進一步確定是碼盤線問題造成以上一系列故障,最后發現是碼盤插頭和插座的針孔大小不匹配造成有時候接觸不良,在Z 軸動作的時候一移動碼盤線,Z 軸就來回竄動,造成驅動器4 號報警。

  故障處理: 更換碼盤線后機床工作一直正常。

  3.3 故障三

  故障現象: 在手動/自動方式,移動Z 軸拖板時,X 軸絲杠會偶爾移動或振動,使加工的工件表面產生很深的刀痕。

  分析診斷: 產生這種故障的原因,一是數控系統輸出了脈沖信號,二是驅動器或伺服電動機本身有問題。在X 軸振動時,查看驅動器上的位置指令脈沖數,發現沒有變化。說明數控系統的脈沖信號沒有出錯,但是驅動器的當前位置脈沖顯示有變化,就說明電動機或者驅動器可能有問題,檢查信號線及調換驅動器后,故障依舊存在,確定是電動機故障。故障處理: 更換電動機,故障排除。
