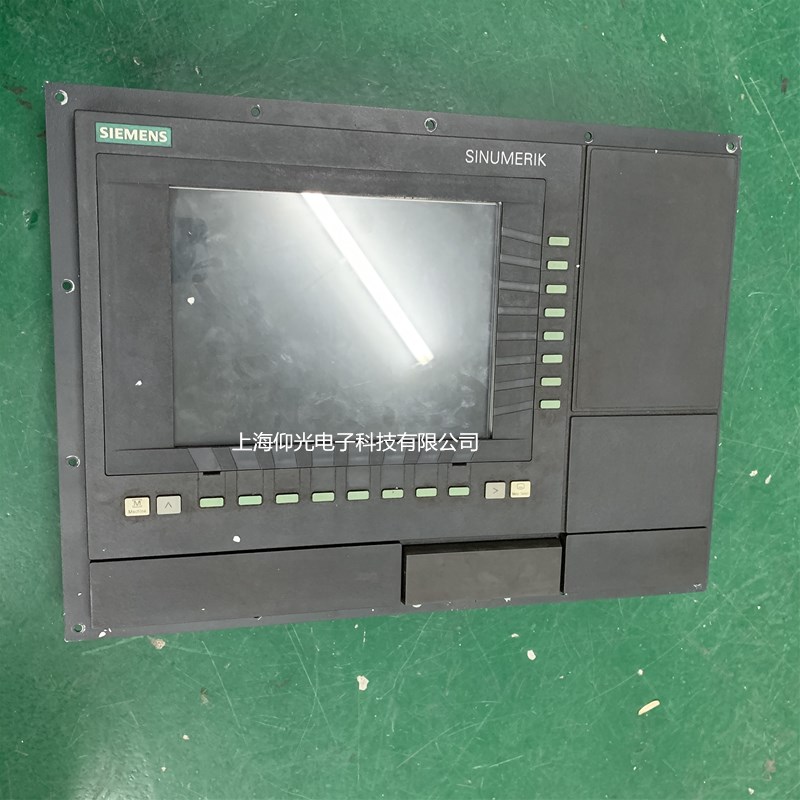

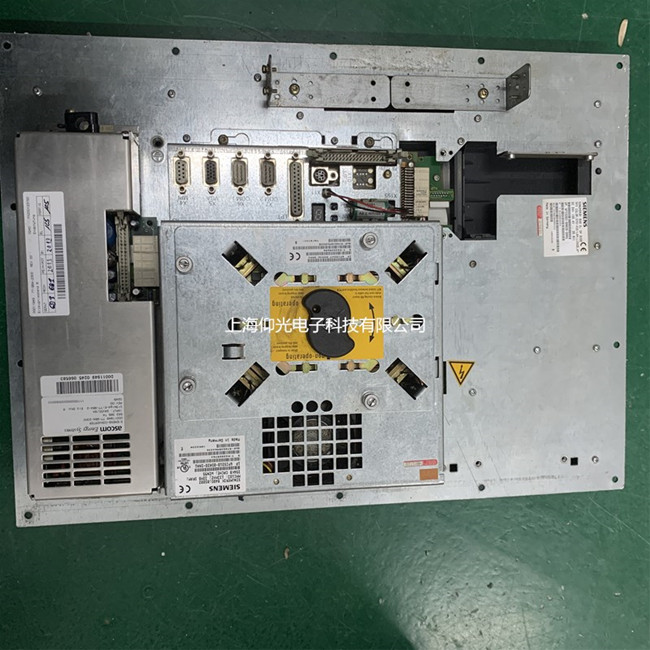

西門子840D數控系統維修6FC5210-0DA20-2AA1系統顯示報警修理

發布者:變頻器維修部    來源:上海仰光電子工程部     發布時間:2021-2-20

西門子840D數控系統維修6FC5210-0DA20-2AA1系統顯示報警修理

  西門子840D數控系統維修中心:西門子數控磨床報警300507維修,鉆床報警300608故障維修,802S系統025021,X2軸故障,21612故障維修,300501故障,軸SP伺服故障維修,611D功率模塊維修,207410故障,西門子840D系統W軸報300503,300504,380500,西門子802S,西門子802C銑床,西門子802D,系統故障維修,伺服故障維修,電源故障維修,伺服驅動器故障維修,放大器故障維修,伺服電機維修,26100故障維修,27001故障,300911故障,車床故障300508,銑床故障維修,西門子電機驅動器短路維修,啟動跳閘維修,燒保險維修等等。

  主軸報警伺服故障代碼說明:
在機床報警信息中,依次同時有如下報警:
 25201:軸Z1伺服故障;
 300501:軸Z1伺服2測量回路電流值錯誤;
 21612:通道1軸Z/Z1 VDI信號“伺服使能”位移時被復位;
 25201:軸X1伺服故障;
 300500:軸X1伺服1驅動系統出錯,錯誤代碼00000000H,
        00000000H
 300500:軸Z1伺服2驅動系統出錯,錯誤代碼0000001BH,
        00020001H

  西門子數控系統的維修方法:
1)電源接通后無基本畫面顯示
(a)電路板03840號板上無監控?zé)麸@示
(b)03840號電路板上監控?zé)袅?/span>
①監控?zé)糸W爍。如果監控?zé)糸W爍頻率為1Hz,則EPROM有故障;如果閃爍頻率為2Hz,則PLC有故障;如以4Hz頻率閃爍,則保持電池報警,表示電壓已不足。
②監控?zé)糇鬁缬伊。表示操作面板的接口?3731板有故障或CRT有故障。
③監控?zé)舫A。這種故障,通常的原因有:CPU有故障;EPROM有故障;系統總線(即背板)有故障、電路板上設定有誤、機床數據錯誤、以及電路板(如存儲器板、耦合板、測量板)的硬件有故障。
2)CRT上顯示混亂
(a)保持電池(鋰電池)電壓太低,這時一般能顯示出711號報警。
(b)由于電源板或存儲曾被拔出,從而造成存儲區混亂。這是一種軟故障,只要將CNC內部程序清除并重新輸入即可排除故障。
(c)電源板或存儲器板上的硬件故障造成程序顯示混亂。
(d)如CRT上顯示513號報警,表示存儲器的容量不夠。
3)在自動方式下程序不能啟動
(a)如此時產生351號報警,表示CNC系統啟動之后,未進行機床回基準點的操作。
(b)系統處于自動保持狀態。
(c)禁止循環啟動。檢查PLC與NC間的接口信號Q64.3。
4)進給軸運動故障
(a)進給軸不能運動。造成此故障的原因有:
①操作方式不對;
②從PLC傳至NC的信號不正常;
③位控板有故障(如03350,03325,03315板有故障)。
④發生22號報警,它表示位置環未準備好。
⑤測量系統有故障。如產生108,118,128,138號報警,這是測量傳感器太臟引起的。如產生104,114,124,134報警,則位置環有硬件故障。
⑥運動軸處于軟件限位狀態。只要將機床軸往相反方向運動即可解除。
⑦當發生101,111,121,131號報警時,表示機床處于機械夾緊狀態。
(b)進給軸運動不連續。
(c)進給軸顫動。
①進給驅動單元的速度環和電流環參數沒有進行最佳化或交流電機缺相或測速元件損壞,均可引起進給軸顫動。
②CNC系統的位控板有故障。
③機構磨擦力太大。
④數控機床數據有誤,有關機床數據的正確設定如下。
(d)進給軸失控。
①如有101,111,121,131號報警請對夾緊進行檢查。
②如有102,112,122,132號報警,則說明指令值太高。
③進給驅動單元有故障。
④數控機床數據設定錯誤,造成位置控制環路為正反饋。
⑤CNC裝置輸至驅動單元的指令線極性錯誤。
(e)103~133號報警。這是輪廓監控報警。速度環參數沒有最佳化或者KV系數太大。
(f)105~135號報警。位置漂移太大引起的。移量超過500mv,檢查漂移補償參數N230~N233。
5)主軸故障
如果實際主軸轉速超過所選齒輪的最高轉速,則產生225號報警;如主軸位置環監控發生故障,則發生224號報警。
6)V·24串行接口報警
(a)20秒內仍未發送或接收到數據時:

 26100:軸X1驅動活動標記1丟失;
 26100:軸Z1驅動活動標記2丟失;

 西門子840D數控系統報故障維修
