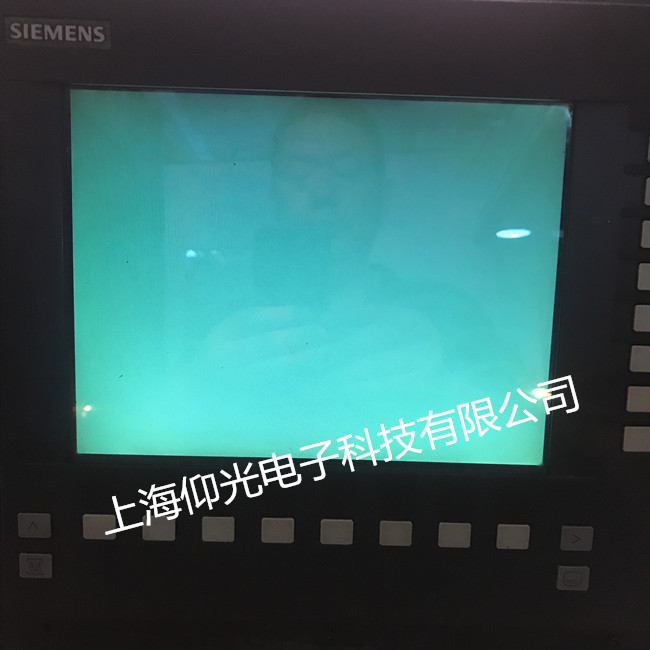

西門子840D系統維修故障 6FC5210-0DA20-2AA0白屏故障修理

發布者:變頻器維修部    來源:上海仰光電子工程部     發布時間:2020-8-13

西門子840D系統維修故障 6FC5210-0DA20-2AA0白屏故障修理

  西門子 840D 數控系統故障診斷方法

1.1 西門子 840D 數控系統故障診斷方法



(1)感官分析法。西門子 840D 數控系統出現故障時,運維人員經常會使用五官進行故障的分析,找出故障的類型以及故障發生的部位,運維人員可以根據故障現場的氣味和溫度進行故障分析。



(2)自我診斷預警。在西門子 840D 數控系統中,液晶顯示器運行了自我診斷機制,當系統出現故障時,會進行自我診斷預警,為運維人員故障診斷與維修提供幫助。



(3)參數的校對。對西門子 840D 數控系統而言,數控參數會對其功能造成直接影響,因此運維人員需要定期進行參數的校對,根據參數的變化狀況,分析故障的部位及原因,這種故障診斷方法具備較高的可信度,可以正確且高效地診斷出系統的故障。



(4)備份元件的更換。系統出現故障時,運維人員可以通過更換備用元件的方法,更換存在疑點的元件,從而找出故障部位,將故障損失降到最低。



(5) 邏輯分析法。在進行西門子 840D 數控系統的故障診斷時,運維人員還會用到邏輯分析法。邏輯分析主要是通過對西門子840D 數控系統的工作原理分析,從邏輯的角度對數控系統邏輯電平以及相關特征參數進行分析,了解故障發生的部位和原因。這種故障診斷方法對運維人員專業素養的要求較高,只有運維人員深入了解西門子 840D 數控系統的各個部分及各個部件,才能夠保障邏輯分析方法的有效性。


 西門子 840D 數控系統故障診斷與維修的實例


3.1 器件松動或堵塞故障


(1)西門子 840D 數控系統正常運行時,Z 軸出現振動、定位不精準故障。故障發生時,系統仍處于正常運行狀態,因此判斷系統的電氣部分不會存在故障,故障由機械部分引起,拆卸傳動箱后發現齒輪沒有出現異常狀況,但尺座的螺釘出現晃動,存在移位錯位現象。重新擰緊固定螺釘后,重啟西門子 840D 數控系統,設備運行正常。



(2)西門子 840D 數控系統運行過程中,潤滑突然暫停,系統預警報警開始閃爍,系統停止運行。因?yàn)橄到y(tǒng)具備狀態監控功能,可以對系統潤滑體系進行全面監控,所以故障可以由以下原因引起:①潤滑油不足,引起開關自動關閉;②潤滑油路泄漏:③潤滑油油路堵塞;④潤滑油泵電機過量加載;⑤壓力開關敏感性降低。故障維修時,首先檢查壓力開關,發現壓力開關沒有異常狀況,能夠正常使用,然后進行油箱被潤滑部分的檢查,發現該部分沒有被潤滑油潤滑,進一步檢查發現油管管道堵塞,將堵塞物清除后,系統恢復正常。



(3) 某工廠假期后復工,西門子 840D 數控系統重新啟動時,3 個給進軸都沒有正常反應,但系統指示燈處于亮起狀態。一般情況下,系統 3 個給進軸的運動狀態始終保持一致,這一故障出現的原因在于總控制位置出現異常。首先打開系統電氣柜進行檢查,發現電氣柜板面有預警提示以及低壓提示,由此可以看出,系統電源或者電壓出現故障。使用萬用表依次測量 3 個給進軸的電壓,測量的結果顯示,1 軸的電壓遠小于另外兩軸的電壓,在深入檢查 1 軸之后發現該軸接線位置有松動現象,將電氣接線位置重新加固后,西門子 840D 數控系統恢復正常。



3.2 主軸異常響動



(1)在 611D 伺服驅動下,系統主軸旋轉時發出噠噠的異常聲響,調低主軸轉速后,仍舊存在異常聲響,聲響維持一段時間后系統報警。首先對主軸機械部位進行全面檢查,沒有發現任何機械損傷;使用萬能表檢查主軸的電機線圈正常。判斷故障部位是主軸驅動器或編碼器,拆卸驅動器后發現該器件散熱孔被灰塵覆蓋,IGBT 模塊在高溫狀況下被燒毀。將驅動器維修后啟動西門子 840D 數控系統,系統恢復正常運行。由此得出,運維人員需要定期進行系統維護,清理灰塵,保障系統的穩定運行。
