歐陸590直流調速故障報警勵磁過流解決說明
W2，測P4輸出電壓正常變化，故障為保護電路誤起控；測P4仍無輸出，故障在稱相觸發電路，繼續下一步檢查；d、調整W2，測N2的1腳是否有相應0-8V左右的直流電壓輸出，若變化正常，即N2本級及前級移相電路工作正常，故障在CV2觸沖功率放大級，如V2放大倍數變低，或開路，電容C5容量下降或失容，造成觸發電流過小，V1不能正常開通等；若N2的1腳為固定8V以上正電壓或為0V，則故障在N2及前級電路。應繼續下一步檢查；e、據電路分析，判斷各點波形圖，并進而估測或推算出移相觸發電路各關鍵點電壓值，作出故障診斷，進而完成直流調速器的修復。同步輸入電壓為交流50Hz正弦波電壓，經RR6限流（限幅）、P2整流。
變?yōu)?00Hz的脈動直流，由于U1輸入側二極管的削波作用，實際在a點（U1的2腳之間）形成一個梯形波電壓，其梯形波谷底對應電網過零點。該電壓的峰值即為U1輸入側二極管的正向壓降，約為1.2V左右。因電網過零點時間極短，但加上U1輸入側發光二極管的門坎電壓和P2的正向壓降的限制，將梯形波的低電平時間有所“展寬”，可估算U1的2腳之間電值比1.2V稍低，應為直流1V左右；U1輸入側二極管大部分時間處于正向電壓作用下，輸出側三極管也大部分時間處于導通狀態下，只在電網過零點時，有一個瞬間截止過程，因而B點波形電壓峰值為電源電壓+9V（U1截止瞬間），低電壓為0V（忽略U1內部三極管的飽和導通壓降）。
波形接近矩形波，但可能有一定的上升斜率。因而b點對地電壓值接近0V而低于1V，估算直流電壓約為0.4V左右。而且U1有無過同步脈沖電壓輸出，檢測方法也簡單有效：用鑷子短接U1的2腳，測b點電壓上升為+9V，松開鑷子，測b點電壓降為1V以下，可以斷定，U1電路是好的，同步電壓已經正常輸入，也能正常輸出同步脈沖信號。N1電壓比較器電路，具有消噪和對輸入電壓作用，輸出為與c點波形對應的矩形脈沖電壓，所測直流電壓值也應為0.4V左右。測N1的9腳直流電壓，應為RR13的分壓值5.4V，輸出為04V。判斷該級對信號有無正常傳輸，當用導線或鑷子短接10腳時，測8腳應變?yōu)?V，解除短接，上升為04V。

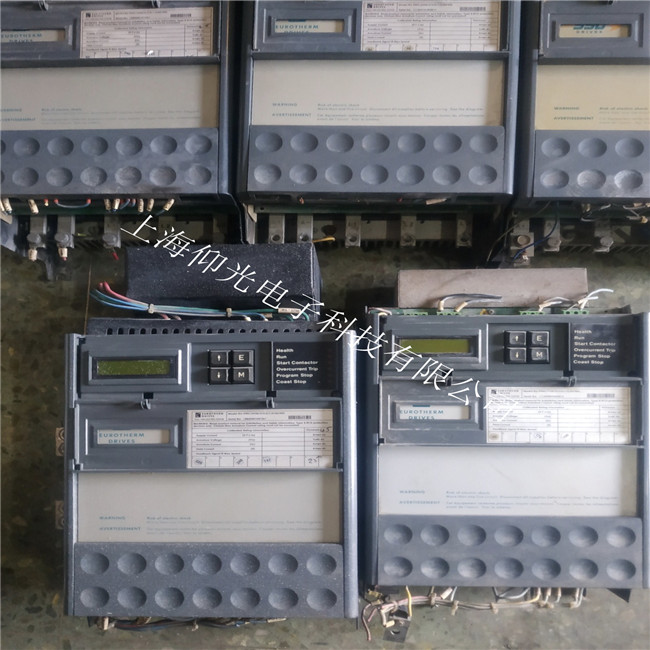

歐陸直流調速維修型號以下：591P/0015/220/,590P/0015/220/,591P/0035/220/,590P/0035/220/,591P/0015/500/,590P/0015/500/,
591P/0035/500/,590P/0035/500/,591P/0040/220/,590P/0040/220/,591P/0070/220/,590P/0070/220/,
591P/0110/220/,590P/0110/220/,591P/0165/220/,590P/0165/220/,591P/0040/500/,590P/0040/500/,
591P/0070/500/,590P/0070/500/,591P/0110/500/,590P/0110/500/,591P/0165/500/,590P/0165/500/,
591P/0180/220/,590P/0180/220/,591P/0270/220/,590P/0270/220/,591P/0180/500/,590P/0180/500/,
591P/0270/500/,590P/0270/500/,591P/0380/220/,590P/0380/220/,591P/0500/220/,590P/0500/220/,
591P/0725/220/,590P/0725/220/,
歐陸590維修常見報警:
歐陸590維修 故障報警OVERSPEED
歐陸590維修 故障報警FIELD OVER I（勵磁過流）
歐陸590維修 故障報警SPEED FEEDACK（速度反饋故障）
歐陸590維修 故障報警FIELD FAILED（勵磁故障）
歐陸590維修 故障報警3 PHASE FAILED（3相故障）
歐陸590維修 故障報警OVER I TRIP（電機電樞過流）
