上海仰光電子科技有限公司立足于冶金、電力、煤炭、石油、化工、水利等多個領域，專業經銷歐美知名品牌的液壓產品。主要銷售的品牌：REXROTH(力士樂)、PARKER（派克）、DENISON(丹尼遜)、HAWE（哈威）、VICKERS（威格士）、ATOS（阿托斯）等。主要銷售的產品：電磁閥、換向閥、比例閥、溢流閥、伺服閥、單向閥、安全閥、防爆閥、柱塞泵、齒輪泵、葉片泵、緊湊式泵站、馬達、放大器、傳感器、壓力繼電器、過濾器、蓄能器、管接頭等液壓氣動產品。

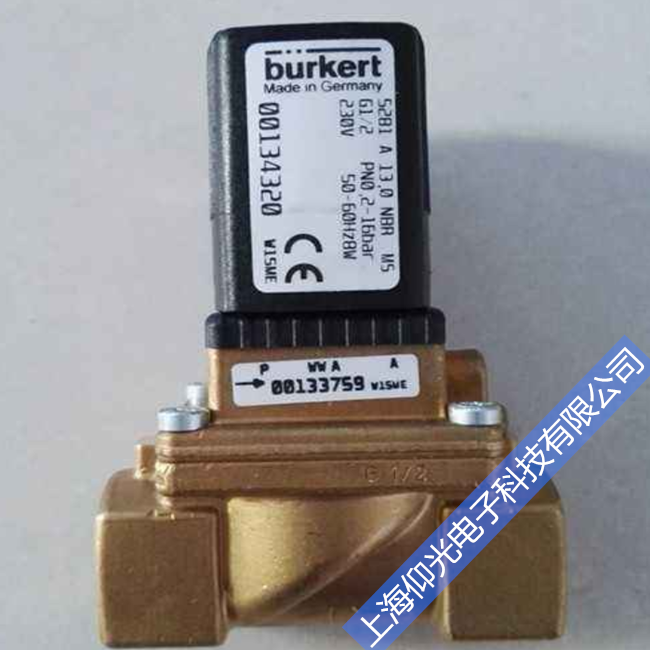

URKERT寶德電磁閥的內部有一個密閉的腔，在不同位置開有通孔，而且每個孔連都接有不同的油管，腔的中間是活塞，兩面都是電磁鐵，給哪面的磁鐵線圈通電則閥體靠近哪一邊，可以通過控制閥體的移動來控制開啟或關閉不同的排油孔，進油孔是一直打開的，液壓油就會流入不同的排油管，然后借助油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置，從而實現了通過控制電磁鐵的電流通斷而達到對機械運動的控制。
BURKERT寶德電磁閥是一種用于電磁控制的工業設備，它主要是用來控制流體的自動化基礎元件，屬于執行器，但是它并不限于液壓、氣動。它被應用在工業控制系統中來調整介質的方向、流量、速度以及其他的參數�？梢杂秒姶砰y來配合不同的電路從而實現預期的控制，同時控制的精度以及靈活性都可以保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，常用的是單向閥、安全閥、方向控制閥、速度調節閥等。
BURKERT寶德電磁閥的種類有很多種,國內外的電磁閥，到目前為止，在原理上可以分為三大類：主要是直動式、分步直動式以及先導式。而電磁閥從閥瓣結構以及材料上的不同與在原理上的區別又可以分為六個小類的分支，分別是：直動膜片結構、分步直動膜片結構、先導膜片結構、直動活塞結構、分步直動活塞結構、先導活塞結構。
BURKERT寶德電磁閥的內部有一個密閉的腔，在不同位置開有通孔，而且每個孔連都接有不同的油管，腔的中間是活塞，兩面都是電磁鐵，給哪面的磁鐵線圈通電則閥體靠近哪一邊，可以通過控制閥體的移動來控制開啟或關閉不同的排油孔，進油孔是一直打開的，液壓油就會流入不同的排油管，然后借助油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置，從而實現了通過控制電磁鐵的電流通斷而達到對機械運動的控制。
BURKERT寶德電磁閥一般電磁閥不防水，在條件不允許時請選用防水型，工廠可以定做。 電磁閥的高標定公稱壓力一定要超過管路內的高壓力，否則使用壽命會縮短或產生其它意外情況。 有腐蝕性液體的應選用全不銹鋼型，強腐蝕性流體宜選用塑料王（SLF）電磁閥。 爆炸性環境必須選用相應的防爆產品。
BURKERT寶德電磁閥的故障將直接影響到切換閥和調節閥的動作，常見的故障有電磁閥不動作，應從以下幾方面排查：
1、電磁閥接線頭松動或線頭脫落，電磁閥不得電，可緊固線頭。
2、電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。緊急處理時，可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位，使得閥打開。
3、電磁閥卡�。弘姶砰y的滑閥套與閥芯的配合間隙很�。ㄐ∮�0.008mm），一般都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方法可用鋼絲從頭部小孔捅入，使其彈回。根本的解決方法是要將電磁閥拆下，取出閥芯及閥芯套，用CCI4清洗，使得閥芯在閥套內動作靈活。拆卸時應注意各部件的裝配順序及外部接線位置，以便重新裝配及接線正確，還要檢查油霧器噴油孔是否堵塞，潤滑油是否足夠。
4、漏氣：漏氣會造成空氣壓力不足，使得強制閥的啟閉困難，原因是密封墊片損壞或滑閥磨損而造成幾個空腔竄氣。在處理切換系統的電磁閥故障時，應選擇適當?shù)臅r(shí)機，等該電磁閥處于失電時進行處理，若在一個切換間隙內處理不完，可將切換系統暫停，從容處理。
BURKERT寶德電磁閥根據不同的應用，可以選擇各種密封材質。由于在執行機構和閥體之間采用了隔離膜片，所以該閥可用于控制腐蝕性介質，如酸液和堿液等。閥體材質為 PVC 或 PVDF。電磁線圈采用耐化學腐蝕的環氧樹脂封裝。所有 DC 式都帶“kick and drop”電子線路，用以降低功耗。可選的電氣反饋功能能夠可靠地檢測開關位置。與 DIN EN 17301-803 A 型電纜插頭配套，該閥的安全防護等級為 IP65。
330989 331007 331007 331008 289585
331008 310663 310662 310661 289586
310659 310667 310666 310665 289581
332166 332164 332165 332167 332168
332169 332170 332172 332171 332173
332174 332176 332177 332178 320877
320859 320856 320861 320857 320878
320862 320858 320879 330406 330401
330420 330427 330429 330435 320874
320863 320866 320875 320864 320867
320876 320865 320868 330421 330425
330426 330442 330443 330444 324978
324979 324980 332519 332520 332162
上海仰光電子主要做歐美品牌，常年備有大量現貨庫存，我們?cè)诘聡蟹止究梢圆少彋W洲任何國家的品牌，比如德國的優勢品牌有：德國寶德BURKERT，德國DEMAG德馬格、德國HAWE哈威，德國REXROTH力士樂，德國HYDAC賀德克，德國PILZ皮爾茲繼電器，德國FESTO費斯托,德國IFM易福門傳感器，德國E+H恩德斯豪斯，德國海德漢HEIDENHAIN,德國P+F倍加福傳感器，德國施克SICK,德國TURCK圖爾克，德國HIRSCHMANN赫斯曼工業交換機。德國亨士樂，德國MURR穆爾，德國施邁賽SCHMERSAL，德國SAMSON薩姆森，德國EPRO艾默生旗下
美國MOOG穆格，美國ASCO電磁閥，美國MAC電磁閥，美國NUMATICS紐曼蒂克，美國PARKER派克氣動液壓，美國VICKERS威格士，美國ROSS
英國海隆諾冠NORGREN
意大利OMAL歐瑪爾,意大利ATOS阿托斯，意大利CAMOZZI,意大利UNIVER等。
1、德國BURKERT閥門應存干燥通風的室內,通路兩端須堵塞。
2、長期存放的閥門應...
檢查電源接線是否不良→重新接線和接插件的連接；
檢查電源電壓是否在±工作范圍-→調致正常位置范圍；
線圈是否脫焊→重新焊接；
線圈短路→更換線圈；
工作壓差是否不合適→調整壓差→或更換相稱的寶德BURKERT電磁閥；
流體溫度過高→更換相稱的寶德BURKERT電磁閥；
有雜質使寶德BURKERT電磁閥的主閥芯和動鐵芯卡死→進行清洗,如有密封損壞應更換密封并安裝過濾器；液體粘度太大，頻率太高和壽命已到→更換產品。
二、德國寶德BURKERT電磁閥不能關閉
主閥芯或鐵動芯的密封件已損壞→更換密封件；
流體溫度、粘度是否過高→更換對口的寶德BURKERT電磁閥；
有雜質進入寶德BURKERT電磁閥產閥芯或動鐵芯→進行清洗；
彈簧壽命已到或變形→更換；
節流孔平衡孔堵塞→及時清洗；
工作頻率太高或壽命已到→改選產品或更新產品。
三、其它情況
內泄漏→檢查密封件是否損壞，彈簧是否裝配不良；
外泄漏→連接處松動或密封件已壞→緊螺絲或更換密封件；
通電時有噪聲→頭子上堅固件松動，擰緊。電壓波動不在允許范圍內，調整好電壓。鐵芯吸合面雜質或不平，及時清洗或更換。
一.安全性：
1.腐蝕性介質：宜選用塑料王寶德BURKERT電磁閥和全不銹鋼；對于強腐蝕的介質必須選用隔離膜片式。例CD-F.Z3CF。中性介質，也宜選用銅合金為閥殼材料的寶德BURKERT電磁閥，否則，閥殼中常有銹屑脫落，尤其是動作不頻繁的場合。氨用閥則不能采用銅材。
2.爆炸性環境：必須選用相應防爆等級產品，露天安裝或粉塵多場合應選用防水，防塵品種。
3.寶德BURKERT電磁閥公稱壓力應超過管內zui高工作壓力。
二.德國寶德BURKERT電磁閥適用性：
1.介質特性
1）質氣，液態或混合狀態分別選用不同品種的寶德BURKERT電磁閥，例ZQDF用于空氣，ZQDF—Y用于液體，ZQDF—2（或-3）用于蒸汽，否則易引起誤動作。ZDF系列多功能寶德BURKERT電磁閥則可通通于氣.液體。訂時告明介質狀態，安裝用戶就不必再調式。
2）介質溫度不同規格產品，否則線圈會燒掉，密封件老化，嚴重影響壽命命。
3）介質粘度，通常在50cSt以下。若超過此值，通徑大于15mm用ZDF系列多功能寶德BURKERT電磁閥作特殊訂貨。通徑小于15mm訂高粘度寶德BURKERT電磁閥。
4）介質清潔度不高時都應在寶德BURKERT電磁閥前配裝反沖過濾閥，壓力低時尚可選用直動膜片式寶德BURKERT電磁閥作例如CD—P。
5）介質若是定向流通，且不允許倒流ZDF—N和ZQDF—N單需用雙向流通，請作特殊要求提出。
6）介質溫度應選在寶德BURKERT電磁閥允許范圍之內。
2.管道參數
1）根據介質流向要求及管道連接方式選擇閥門通口及型號。例如，用于一條管道向兩條管道切換的，小通徑的選CA5和Z3F，中等或大通徑請選ZDF—Z1/2。又如控制兩條管道匯流的，請選ZDF—Z2/1等。
2）根據流量和閥門Kv值選定公稱通徑，也可選同管道內徑。請注意有的廠家未標有Kv值，往往閥孔尺寸小于接口管徑，切不可貪圖價低而誤事。
3）工作壓差
zui低工作壓差在0.04Mpa以上是可選用間接先導式；zui低工作壓差接近或小于零的必須選用直動式或分步直接式。
3.環境條件
1）環境的zui高和zui低溫度應選在允許范圍之內，如有超差需作特殊訂貨提出。
2）環境中相對濕度高及有水滴雨淋等場合，應選防水寶德BURKERT電磁閥
3）環境中經常有振動，顛簸和沖擊等場合應選特殊品種，例如船用寶德BURKERT電磁閥。
4）在有腐蝕性或爆炸性環境中的使用應優先根據安全性要求選用耐發蝕
5）環境空間若受限制，請選用多功能寶德BURKERT電磁閥，因其省去了旁路及三只手動閥且便于在線維修。
4.電源條件
1）根據供電電源種類，分別選用交流和直流寶德BURKERT電磁閥。一般來說交流電源取用方便。
2）電壓規格用盡量優先選用AC220V.DC24V。
3）電源電壓波動通常交流選用 %10%.-15%，直流允許±%10左右，如若超差，須采取穩壓措施或提出特殊訂貨要求。
4）應根據電源容量選擇額定電流和消耗功率。須注意交流起動時VA值較高，在容量不足時應優先選用間接導式寶德BURKERT電磁閥。
5.控制精度
1）普通寶德BURKERT電磁閥只有開、關兩個位置，在控制精度要求高和參數要求平穩時請選用多位寶德BURKERT電磁閥；Z3CF三位常開寶德BURKERT電磁閥，具有微啟，全開和關閉三種流量；
ZDF—Z1/1組合多功能寶德BURKERT電磁閥具有全開、大開、小開、全開四種流量。
2）動作時間：指電信號接通或切斷至主閥動作完成時間，只有本公司產品多功能寶德BURKERT電磁閥可對開啟和關閉時間分別調節，不僅可滿足控制精度要求，還可防止水錘破壞。
3）泄漏量樣本上給出的泄漏量數值為常用經濟等級，若嫌偏高，請作特殊訂貨。
三、德國寶德BURKERT電磁閥可靠性：
1、工作壽命，此項不列入出廠試驗項目，屬于型式試驗項目。為確保質量應選正規廠家的產品。
2、工作制式：分長期工作制，反復短時工作制和短時工作制三種。本公司常規產品均為長期工作制，即線圈允許長期通電工作。對于長時間閥門開通只有短時關閉的情況，則宜選用常開寶德BURKERT電磁閥。用在短時工作制而批量又很大時，可作特殊訂貨以降低功耗。
3、工作頻率：動作頻率要求高時，結構應優選直動式寶德BURKERT電磁閥，電源聽優選交流。
4、動作可靠性：嚴格地來說此項試驗尚未正式列入中國寶德BURKERT電磁閥專業標準，為確保質量應選正規廠家的產品。有些場合動作次數并不多，但對可靠性要求卻很高，如消防、緊急保護等，切不可掉以輕心。特別重要的，還應采取兩只連用雙保險。
