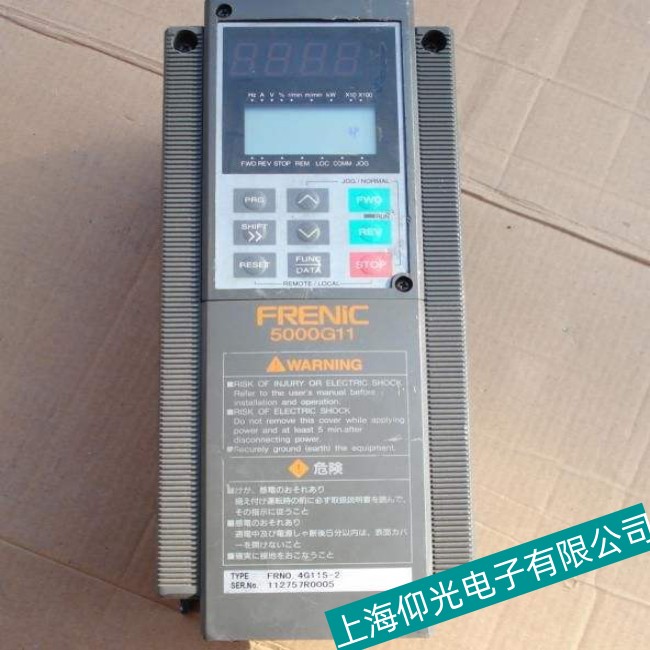

富士變頻器FRN200VG5S-4CX維修LU代碼解析-欠電壓故障維修

LU 欠電壓 電源電壓降低，使主電路直流電壓低到欠電壓檢出值以下時,保護功能動作。

富士變頻器報警LU代碼是什么情況｜富士變頻器欠電壓故障維修｜FUJI變頻器LU故障代碼修理

FUJI變頻器在開關過程中

① 開通時間Ton：從B極通入正向信號電流時起，到集電極電流上升到0.9 Ics 所需要的時間。

② 關斷時間Toff：從基極電流撤消時起，至Ic下降至0.1 Ics 所需的時間

開通時間和關斷時間將直接影響到SPWM調制是的載波頻率。通常，使用GTR做逆變管時的載波頻率底于2KHz。

FUJI變頻器用GTR的選用

⑴Uceo 通常按電源線電壓U峰值的2倍來選擇。

Uceo≥2廠2U 　在電源電壓為380V的變頻器中，應有 Uceo≥2廠2U*380V=1074.8V，故選用 Uceo=1200V的GTR是適宜的。

⑵Icm 按額定電流In峰值的2倍來選擇　 Icm≥2廠2 In 　 GTR是用電流信號進行驅動的，所需驅動功率較大，故基極驅動系統比較復雜，并使工作頻率難以提高，這是其不足之處。 告訴大家的是MOSFET以及IGBT

1、 功率場效應晶體管（POWER MOSFET） 它的3個極分別是源極S、漏極D和柵極G

其工作特點是，G、S間的控制信號是電壓信號Ugs。改變Ugs的大小，主電路的漏極電流Id也跟著改變。由于G、S間的輸入阻抗很大，故控制電流幾乎為0，所需驅動功率很小。和GTR相比，其驅動系統比較簡單，工作頻率也比較高。此外，MOSFET還具有熱穩定性好、安全工作區大 等優點。

但是，功率場效應晶體管在提高擊穿電壓和增大電流方面進展較慢，故在G11S變頻器中的應用尚不能居主導地位。

2、 絕緣柵雙極晶體管（IGBT） IGBT是MOSFET和GTR相結合的產物，是柵極為絕緣柵結構（MOS結構）的晶體管，它的三個極分別是集電極C、發射極E和柵極G。
