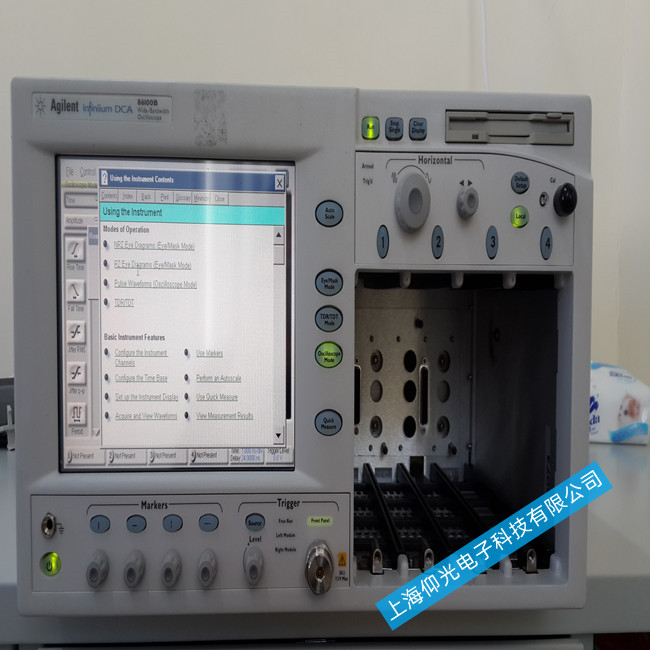

安捷倫86100a示波器開機后報錯PLL2報錯，示波器無法正常操作維修：
一、示波器維修型號: 安捷倫86100a
二、報修故障:開機PLL2報錯，示波器無法操作。
三、故障檢測:儀器供電正常，也能進入系統，此報錯是采集板鎖相電路故障。拆機檢測，確認采集板部分鎖相電路故障，更換壞件。
四、維修措施:更壞采集板部分鎖相電路，報錯消失，基線正常，檢測儀器。
示波器操作注意事項：
1、直流輸入方式：
在使用示波器直流輸入方式時，應先將示波器輸入接地，確定好示波器的零基線，才能方便地測量被測信號的直流電壓。
2、測高壓應注意安全：
采用示波器測試高壓電路時，要特別注意安全。要站在絕緣物上，單手操作，不要觸及設備和其他接地物體，更不要接觸高壓測試點。接探頭時，先切斷高壓測試電路電源，接好后，再進行測試。
3、垂直方式的選擇：
當同時觀察兩路波形時，將垂直方式 ( VERTICAR MODE) 中的 ALT 按鈕按下，即兩個通道交替顯示波形。安泰維修中心小編提醒，若僅觀察一路波形，將 CH1 或 CH2 按下即可，但不要選 ALT 交替方式，以避免相互間的干擾。
4、幅度的控制：
熒光屏顯示波形的幅度，通過調節電壓衰減 ( VOLTS/DIV) 的系數，一定要控制在 8 格之內，如果超出 8 格，將無法觀察，這對示波器的正常工作不利。
5、示波器可作為高內阻電壓表使用：
示波器可作為高內阻的電壓表使用，因被測電路中有一些高內阻電路，若用普通萬用表測電壓，由于萬用表內阻低，測量結果會不準確，同時還可能會影響被測電路的正常工作;而示波器的輸入阻抗比萬用表高得多，測量結果不但較為準確，而且還不會影響被測電路的正常工作。
6、注意被測信號的幅度：
被測信號電壓不應超過示波器規定的輸入端最大輸入電壓(峰值)，以免損壞示波器。
7、注意日常維護保養：
