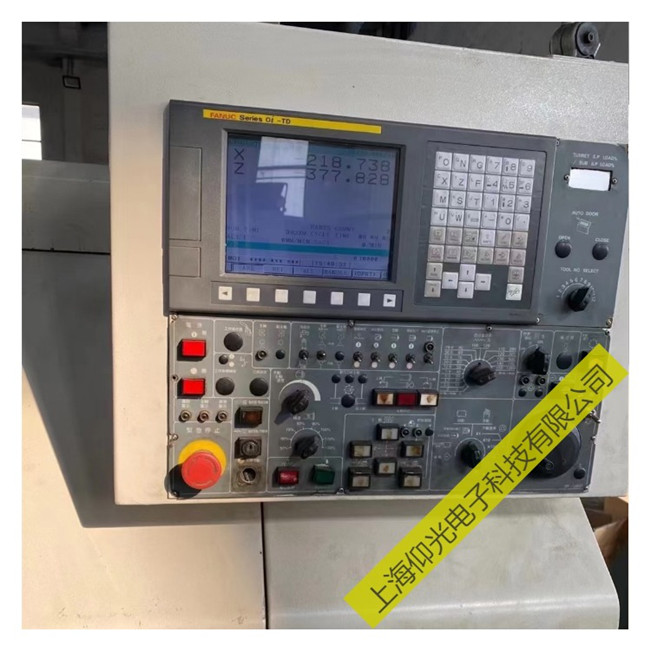

FANUC數控系統維修,有一臺FANUC數控系統顯示7102報警維修故障,主要故障表現為當出現主軸速上不去的現象,當主軸轉速r/min,主軸沒轉多久就會出現該報警。這個報警也看不懂啥意思,查了說明書,也看不懂具體要怎么操作,所以找到仰光電子,看看具體是什么原因
FANUC數控系統顯示7102 SPN speed error報警維修故障,維修方法如下:
先檢測,發現顯示器顯示7102報警,主軸放大器顯示“02轉”轉報警,表示實際轉速與指令不符,出現該報警的主要原因是:負載過重;晶體管模塊(IGBT或IPM)不良;加減速時間設定不正確;速度反饋信號不良;速度檢測參數設定不正確;電機繞組局部短路或開路;電機與驅動器電樞線相序不正確或連接不良。主軸在高速和空載情況下都出現報警,報警原因初步推斷為電機與驅動器電樞線連接不良造成的。重點檢查主軸在高速情況下電機線的連接,當主軸轉速在3600r/min以下時,低速接觸器KM1吸合;當主軸轉速超過3600r/min時,高速接觸器KM101吸合,低速接觸器KM1脫開。用手動方式檢查,發現當主軸轉速在3600r/min以上時,應該吸合的高速接觸器KM101沒有吸合,而應該脫開的低速接觸器KM1卻在反復吸合脫開。通過PMC梯形圖檢查Y7.6回路,當主軸轉速在3600r/min以上時R90.4斷開給出了高速指令。在給出指令后LED1燈滅,KA25斷電,其常閉觸電閉合,高速接觸器KM101應得電吸合,但卻沒有吸合。用萬用表測量高速繞組接觸器線圈,發現其阻值無窮大。判斷為高速接觸器損壞,更換一新的接觸器后設備工作正常
通過對FANUC數控系統顯示7102報警維修故障,分析總結維修方法,可以了解導致其故障的原因有哪些,怎么去檢測排除故障。但檢測時,不是所有人都能檢測的,大部分檢測都需要專業的檢測工具和測試儀器。 我們凌科的維修檢測設備齊全,能維修很多數控系統的故障問題。有些部件也不能自己檢測,大部分設備的內部元器件檢測的時候很容易毀壞,一不小心可能會導致整表設備都不能用了,或者導致高昂的維修費。如果遇到大的故障問題,自己還是不要隨便拆卸,找專業的維修公司仰光電子
